拔樁機械設備特點：

具有以下特點：?

l1、?超級工法的強大馬力和緊急脫離機構?

l?2、為牢靠的將強大馬力傳遞給套管而設臵的性能良好的楔型夾緊機構?l?為有效利用強大馬力而設計的鉆頭負荷自動控制等機構?l?為保證垂直精度所不可或缺的自動水平調整機構?

l?3、為去除鋼筋混凝土基礎、鋼管等地下障礙物而設計的套管內部挖掘裝臵

2、鋼筋混凝土清理原理?

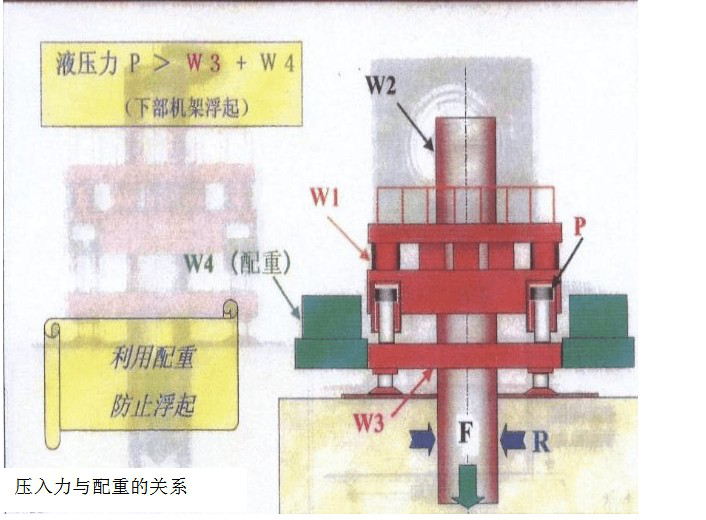

鋼筋混凝土清理直接利用回轉鉆機進行，首先利用回轉鉆機將套筒壓入至鋼筋混凝土表面，然后利用套筒的自重，將套管強行回轉下壓穿越鋼筋混凝土下壓，對于進入套管內的混凝土塊，可直接采用沖抓斗排出。

回轉支承在拔樁機上的應用：

套管制作?

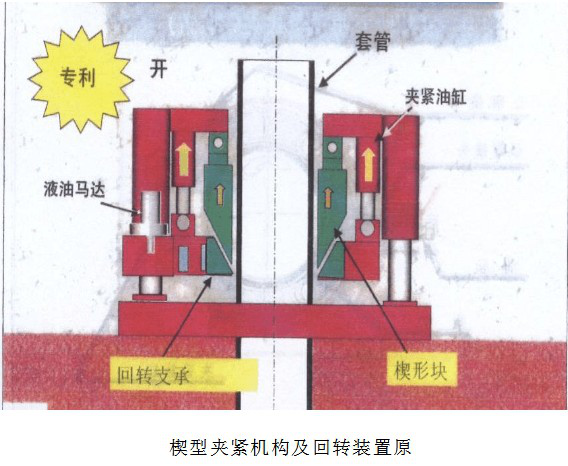

1、根據現場施工條件，采取Φ1200mm套管，每節長度6m，現場焊接的方式成型。?RT-200AⅢ型采用楔型夾緊機構將回轉鉆機的回轉支承環與套筒固定，楔型夾緊機構與套筒的咬合與松開由夾緊油缸控制，當夾緊油缸向上提升時，楔型塊跟著上升，夾緊機構松開；當夾緊油缸向下收縮，楔型塊也隨之下降，從而牢靠地將套管和回轉支承裝臵咬合，楔型夾緊機構的原理圖下圖。

2、回轉支承是拔樁機的重要組成部分，雖然只是一個配件，但缺少回轉支承，拔樁機就將無法工作。拔樁機使用外齒型回轉支承，承載扭矩力矩較大，齒要求硬度大。

3、套筒回轉由液壓馬達驅動，回轉時，液壓馬達的動力由主動小齒輪經惰輪傳遞至回轉支承外圈的環形齒輪帶動回轉支承在套管周圍回轉，回轉支承旋轉產生的扭矩通過楔型夾緊裝臵傳遞到套筒上，帶動套筒進行回轉。?

夾緊油缸位于鉆機的固定部分，由于不與套管一起回轉，從而液壓管可以始終處于接續狀態，回轉時無需將夾緊裝臵液壓管分離，可以大為提高鉆進的效率。?
