單排球式回轉支承(HJ系列)
發布時間：2016-09-18

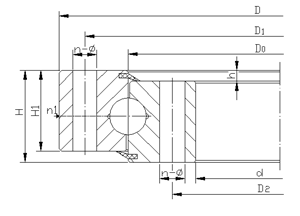

無齒式 |

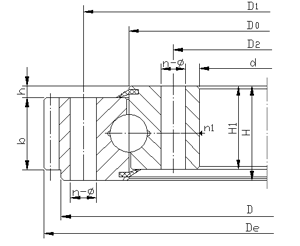

外齒式 |

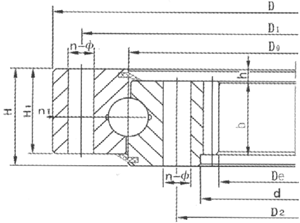

內齒式 |
 | |||
| (1)--回轉支承類別 HSW：外齒式單排球式 HSN：內齒式單排球式 >(2)--滾道中心直徑，mm (3)--滾動體直徑，mm (4)--齒輪模數分類代號 | 型號標記示例： 單排球式，大模數外齒，滾道中心直徑為1250mm，滾動體直徑為40mm的回轉支承，產品型號標記如下： 回轉支承 HSW1250.40A JG/T66-1999 | ||
JG/T66-1999(JJ36.1-91)基本參數 (HSW型外齒式)
序 號 | 基本型號 | 外形尺寸 | 安裝尺寸 | 結構尺寸 | 齒輪參數 | 外齒參數 | 參考重量 | ||||||||||
D | d | H | D1 | D2 | n | φ | n1 | H1 | h | b | x | m | De | Z | |||
1 | HSW1220.40 | 1365 | 1075 | 120 | 1310 | 1130 | 36 | 22 | 4 | 105 | 15 | 90 | +1.4 | 10 | 1424.91 | 138 | 463 |
2 | HSW1250.40 | 1400 | 1090 | 120 | 1350 | 1150 | 36 | 22 | 4 | 105 | 15 | 90 | +1.0 | 10 | 1457.94 | 142 | 480 |
3 | HSW1250.40A | 90 | +1.0 | 12 | 1455.17 | 118 | |||||||||||
4 | HSW1435.40 | 1595 | 1278 | 120 | 1535 | 1335 | 36 | 26 | 4 | 105 | 15 | 90 | +1.15 | 12 | 1655.46 | 134 | 577 |
5 | HSW1435.40A | 90 | +1.0 | 14 | 1661.17 | 115 | |||||||||||
6 | HSW1540.50 | 1720 | 1360 | 140 | 1660 | 1420 | 42 | 26 | 4 | 122 | 18 | 110 | +1.4 | 12 | 1780.8 | 144 | 864 |
7 | HSW1540.50A | 110 | +1.15 | 14 | 1791.1 | 124 | |||||||||||
8 | HSW1700.50 | 1875 | 1525 | 140 | 1815 | 1585 | 42 | 29 | 4 | 122 | 18 | 110 | +1.15 | 14 | 1945.4 | 135 | 883 |
9 | HSW1700.50A | 110 | +1.15 | 16 | 1950.8 | 118 | |||||||||||
JG/T66-1999(JJ36.1-91)基本參數 (HSN型內齒式)
序 號 | 基本型號 | 外形尺寸 | 安裝尺寸 | 結構尺寸 | 齒輪參數 | 內齒參數 | 參考重量 kg | ||||||||||
D | d | H | D1 | D2 | n | φ | n1 | H1 | h | b | x | m | De | Z | |||
1 | HSN880.32 | 1000 | 760 | 95 | 956 | 800 | 24 | 20 | 2 | 82.5 | 12.5 | 70 | +0.35 | 8 | 718.18 | 91 | 230 |
2 | HSN1020.32 | 1170 | 875 | 95 | 1120 | 930 | 24 | 22 | 2 | 80 | 15 | 70 | +0.35 | 8 | 830.1 | 105 | 310 |
3 | HSN1091.28 | 1200 | 1021 | 90.3 | 1162 | 1048 | 22 | M22 | 2 | 75.5 | 14.8 | 74 | +0.50 | 10 | 960.55 | 97 | 214 |
40 | M20 | ||||||||||||||||
4 | HSN1250.40 | 1400 | 1090 | 120 | 1350 | 1150 | 36 | 22 | 4 | 105 | 15 | 90 | +0.35 | 10 | 1037 | 105 | 470 |
5 | HSN1250.40A | 90 | +0.35 | 12 | 1029.3 | 87 | |||||||||||
6 | HSN1435.40 | 1595 | 1278 | 120 | 1535 | 1335 | 36 | 26 | 4 | 105 | 15 | 90 | +0.35 | 12 | 1221.15 | 103 | 570 |
7 | HSN1435.40A | 90 | +0.35 | 14 | 1214.32 | 88 | |||||||||||
8 | HSN1540.50 | 1720 | 1360 | 140 | 1660 | 1420 | 42 | 26 | 4 | 122 | 18 | 110 | +0.35 | 12 | 1293.1 | 109 | 787 |
9 | HSN1540.50A | 110 | +0.35 | 14 | 1284.8 | 93 | |||||||||||
10 | HSN1700.50 | 1875 | 1525 | 140 | 1815 | 1585 | 42 | 29 | 4 | 122 | 18 | 110 | +0.35 | 14 | 1452.66 | 105 | 872 |
11 | HSN1700.50A | 110 | +0.35 | 16 | 1452.33 | 92 | |||||||||||
