單排球式回轉支承(Q系列)
發布時間：2016-09-18
單排球式回轉支承(Q系列)

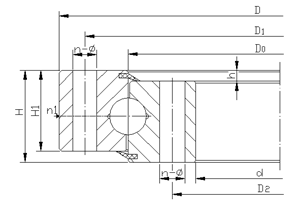

無齒式 |

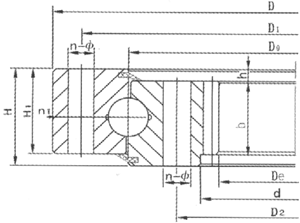

外齒式 |

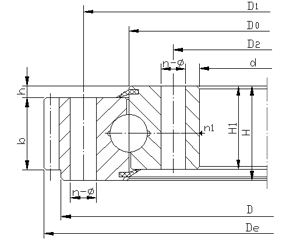

內齒式 |
 | |||
| (1)--回轉支承結構型式 Q：單排球式 (2)--傳動型式代號 W：外齒式，N：內齒式，U：無齒式 (3)--安裝孔型式代號 A：內、外圈安裝孔均為通孔 B：內、外圈安裝孔均為螺孔 C：外圈安裝孔為螺孔，內圈為通孔 D：外圈安裝孔為通孔，內圈為螺孔 | (4)--滾道中心直徑，mm (5)--滾動體直徑，mm (6)--齒輪模數分類代號 A：表示大模數，不帶A表示小模數 (7)--精度等級分類 G：精密級，不帶G表示普通級 型號標記示例： 單排球式，大模數外齒，外圈螺孔內圈通孔連接，滾道中心直徑1250mm，滾動體直徑40mm，普通級的回轉支承，產品型號標記如下：回轉支承 QWC1250.40A JG/T 66-1999 | ||

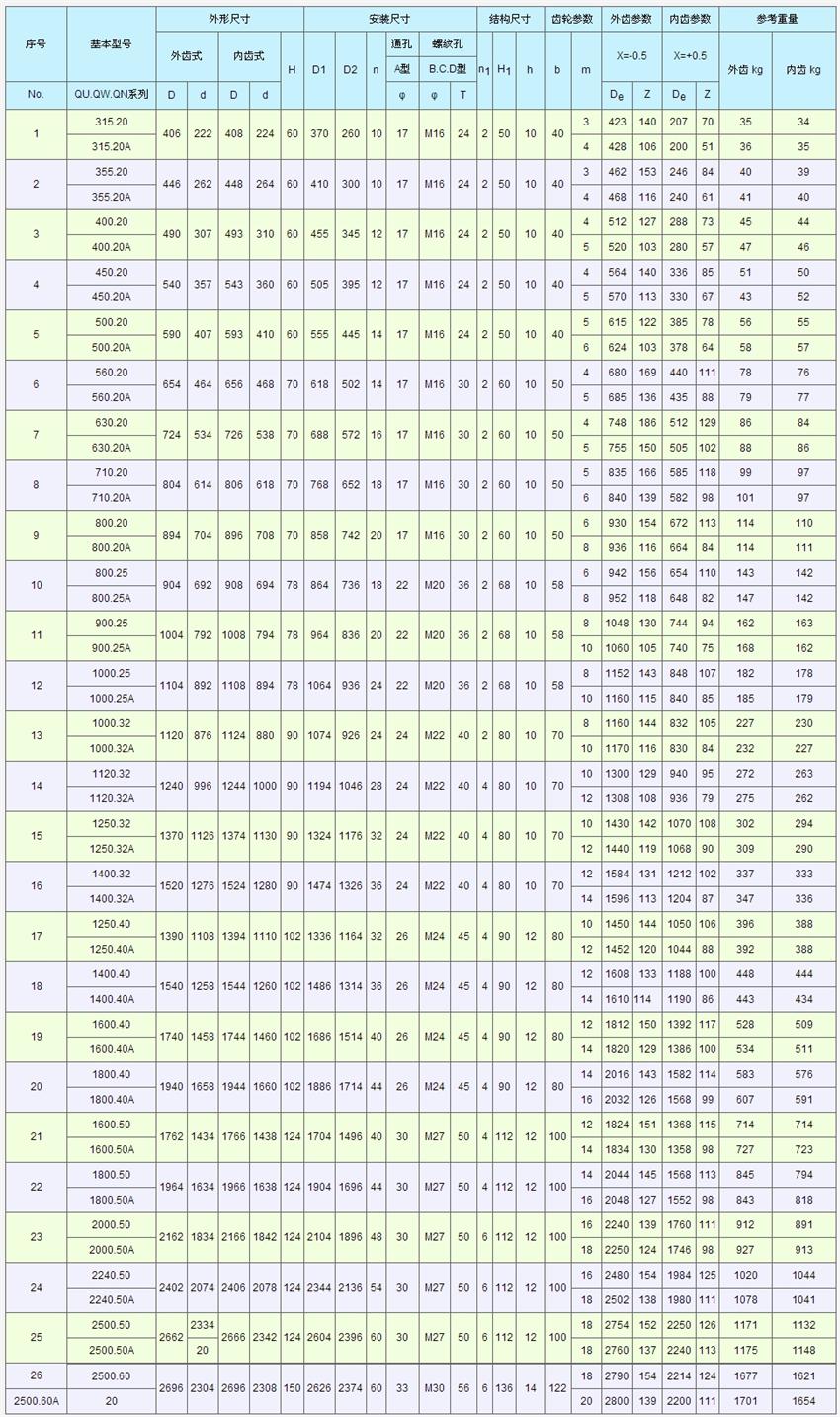

JG/T66-1999(JJ36.1-91) 基本參數
